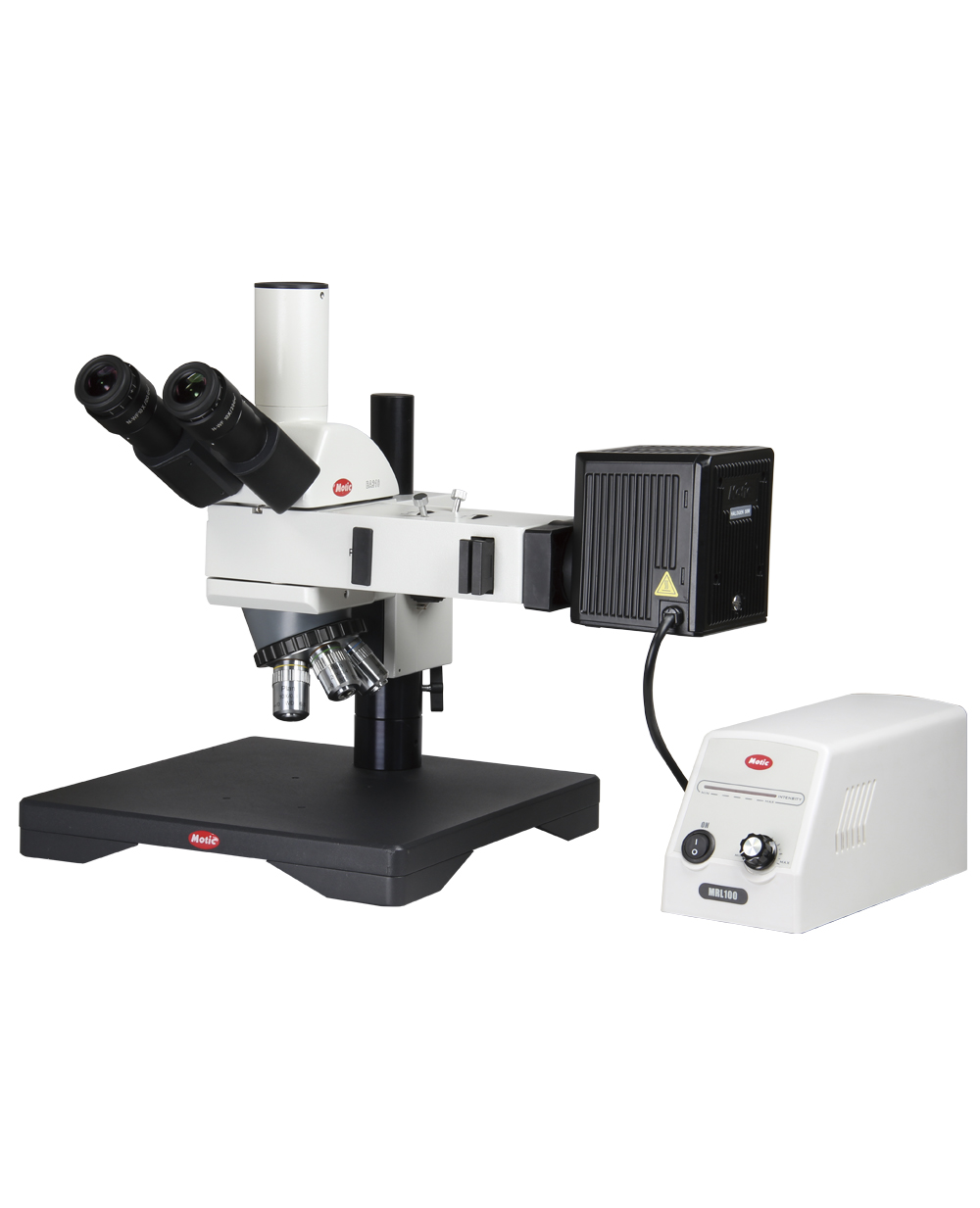

BA310Met-H Trinocular

Hовая серия микроскопов BA310MET представляет собой линейку мощных и доступных микроскопов для металлургической промышленности, использующих систему измерений в падающем свете.

Теперь промышленные операции по контролю качества могут легко и эффективно выполняться для всех непрозрачных материалов, таких как минералы и образцы металлов. Кроме этого BA310MET превосходно подходит для образования и обучения по инженерным специальностям и специальностям в области материаловедения, где основными преимуществами микроскопа являются доступность и простота в использовании.

Микроскоп BA310MET-H поддерживает более гибкую систему фокусировки, которая позволяет выполнять исследования для образцов большого размера (практически размер образца не ограничен).

Объективы

Чтобы улучшить оптические характеристики микроскопов BA310MET-H компания Motic разработала новую серию металлургических объективов с большим рабочим расстоянием. Эти объективы относятся к серии Plan Achromatic, изготавливаются из высококачественного оптического стекла и соответствуют разработанной компаний Motic концепции оптических систем CCIS®. Использование многослойного покрытия обеспечивает улучшенное качество и контраст изображения. В окулярах используются линзы с фокусным расстоянием в 200 мм, благодаря чему можно получить полностью скорректированные промежуточные изображения, которые доступны через выход фото-порта тринокулярной оптической головки. В результате можно обеспечить функции документирования с максимальным качеством изображений. Револьверная насадка с 5 позициями установлена на шариковом подшипнике, использует обратную ориентацию линз и обеспечивает центрирование и хорошую повторяемость при каждом изменении увеличения.

Увеличение	Цифровая апертура	Рабочее расстояние (мм)
Plan 5X	0,13	11,5
Plan 10X	0,30	6,80
Plan 20X	0,40	11,10
Plan 50X	0,55	8,20
Plan 100X	0,80	2,00

Система освещения

Система освещения Epi-Illuminator микроскопа BA310MET-H использует в качестве источника освещения галогенную лампу 12В/50Вт. Источник питания микроскопа не устанавливается в основание, а представляет собой отдельный модуль – это сделано для того, чтобы избежать выделения дополнительного тепла вблизи микроскопа. Подобно другим моделям компании Motic, модуль на основе галогенной лампы может легко заменяться на светодиодный модуль (с цветовой температурой 4500К или 6000К), для этого его достаточно просто установить в разъем, предназначенный для галогенного модуля. При помощи настраиваемой диафрагмы осветителя и апертурной диафрагмы обеспечивается однородный уровень освещения. Использование диафрагм позволяет обеспечить максимальный уровень контраста для получения качественных изображений. Простой набор для работы с поляризованным освещением (в состав которого входят поляризатор и анализатор) обеспечивает поддержку полезной функции контраста для поляризованного света, что позволяет улучшить контраст изображения в особенности для объективов с малой мощностью.

Окулярные трубки

Окулярные трубки для микроскопов BA310MET-H проектировались с углом просмотра 30°, расстояние между зрачками может устанавливаться в диапазоне от 48 до 75 мм, в результате обеспечиваются все возможности для удобной работы на протяжении многих часов. Большое поле зрения (20 мм) также обеспечивает быстрое и удобное наблюдение.

Тринокулярные окулярные трубки обеспечивают дополнительные возможности для документирования результатов за счет подключения самых разнообразных цифровых фотокамер, при этом интенсивность излучения распределятся между обычным портом и портом для подключения фотокамеры в пропорции 80/20. По специальному заказу также возможна поставка тринокулярных окулярных трубок с прямым изображением и фиксированным распределением интенсивности 50/50.

Окуляры

В качестве стандартных окуляров используются N-WF 10X/20, которые изготовлены из высококачественного оптического стекла, обеспечивают высокое расположение зрачка для тех, кто при работе пользуется очками, и выполняют диоптричесую коррекцию для обоих глаз. Благодаря этому обеспечивается удобное использование окулярной сетки при выполнении измерений. Блокирующие винты с потайной головкой препятствуют неразрешенному снятию окуляров и еще раз демонстрируют стремление компании Motic к созданию устройств, которые можно безопасно использовать в учебных аудиториях.

Описание	Поле обзора
N-WF 10X, широкое поле обзора	20
N-WF 10X, широкое поле обзора	22
N-WF 15X, широкое поле обзора	16

Предметный столик микроскопа

Конструкция микроскопа BA310MET-H предусматривает возможность работы с очень большими образцами, при этом пользователь имеет максимальную свободу действий благодаря размерам 180 мм х 140 мм и диапазону перемещения, равному 100 мм х 80 мм. Данная модель предназначена для работы с очень объемными образцами. Система освещения Epi здесь совмещена с системой фокусирования с диапазоном изменения фокуса в 30 мм, при этом обеспечивается минимальный шаг изменения, равный 2 микронам.

Цифровое документирование

При подключении к микроскопу BA310MET какой-то из цифровых камер серии Moticam пользователь может получать в режиме реального времени изображения превосходного качества, которые также можно легко сохранить для последующей их обработки. Все производимые компанией Motic цифровые камеры поставляются вместе с программным обеспечением, которое позволяет превратить микроскопы BA310MET в мощные системы для анализа и документирования результатов исследований.

Технические характеристики

Оптическая система	Color Corrected Infinitly Oprical System (CCIS®)
Окуляры	Тринокулярный, с широким полем 30° [F.N. 20] – распределение интенсивности: 100:0/20:80 Тринокулярный, с широким полем 30° [F.N. 20] – фиксированное распределение интенсивности 50:50, прямое изображение
Револьверная головка микроскопа	Обратная, с пятью позициями
Предметный столик	рабочая область 180 мм х 140 мм, диапазон перемещения 100 мм х 80 мм, коаксиальные органы управления
Система фокусировки	Латунные шестеренки Перемещение по вертикальной оси на 30 мм
Точная фокусировка	Минимальное изменение: 2 микрона
Система освещения в падающем свете	Галогенная лампа 12 В/50 Вт с внешним источником питания Галогенная система может заменяться на светодиодную систему освещения мощностью 3 Вт (цветовая температура 4000К и 6500К), срок службы более 20000 часов
Толщина образцов	Максимум 30 мм
